基于纹影法的玻璃脉理检测系统

在现代光学元件、激光器玻璃及精密测量领域，微小的内部折射率不均匀（脉理）会导致图像畸变、光线分布不均或透光误差，严重损害产品性能 。由于这类缺陷在普通透射光下几乎无法被肉眼或常规设备察觉 。基于“纹影法”的脉理测试设备专门用于明确检测玻璃内部及表面各种细微的折射率变化与光学不均匀性 。

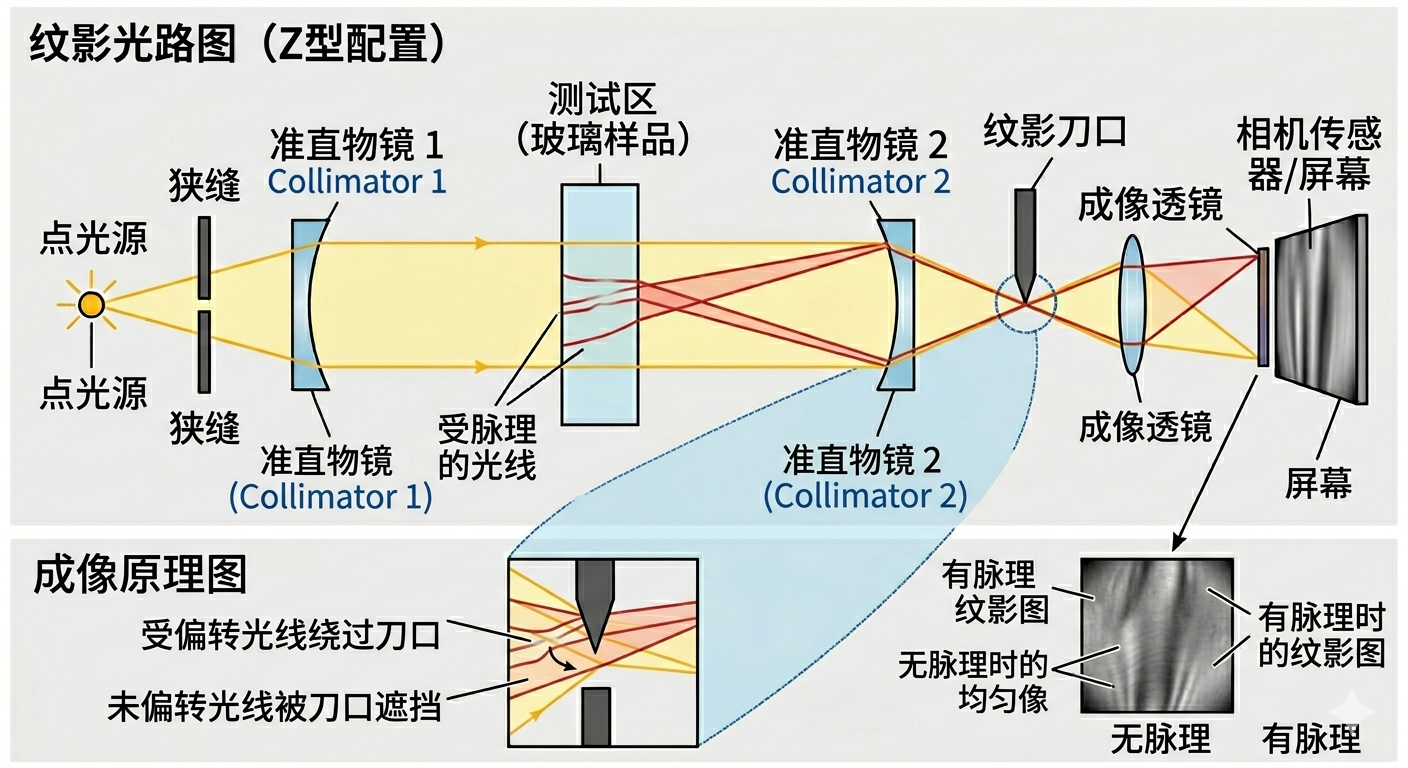

当透明体内部存在折射率不同的部分时，
本装置利用光行进方向的微小变化，将介质内部的密度梯度与折射率差异转化为清晰可见的图像 。即使玻璃表面看似完美无瑕，也能彻底照出其“隐形”的内部图案 。

玻璃脉理：精准捕捉因熔融温度不均、成分不均或冷却流动条件波动而导致的微小折射率不均匀区域 。

物理性异物与气泡：清晰识别折射率差异较大的区域，如混入的固体异物（石块）或内部残留的气泡群 。

表面波纹与膜厚不均：通过光透过角的变化，将玻璃表面的细微起伏（如橙皮纹、研磨痕）进行视觉化把握。

石英/玻璃掩模版

盖板玻璃

锗 (Ge)、硅 (Si)、

高功能薄膜

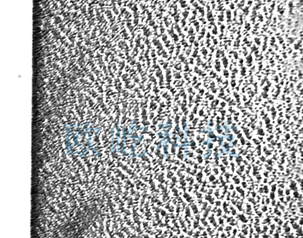

                                    橘皮纹

                                掩膜纹

                                气泡纹
